Industriedeur aandrijfset STA 1-10-24 KE CS320

755,95
Vergelijk
Beschikbaarheid
Op voorraad
  • MFZ

  • Industriedeur aandrijfset

  • STA 1-10-24 KE

  • Nu met CS320 besturing
  • Neem contact op voor grote aantallen (100+)
  • Onbeperkt online support

Industriële deuraandrijving SET MFZ 166959

LET OP: Dit product is ALLEEN GESCHIKT voor de PROFESSIONELE INSTALLATEUR!

Ook bekend als Condoor en Highline.

Deze set met industriedeur aandrijving bied u de volgende voordelen:

  • Alles in 1 doos
  • Eenvoudige montage en installatie
  • Betrouwbare technologie
  • Geschikt voor veer-gebalanceerde industriële deuren met een as 25,4 mm
  • Maximale deuroppervlakte: 30 M² / 390Kg

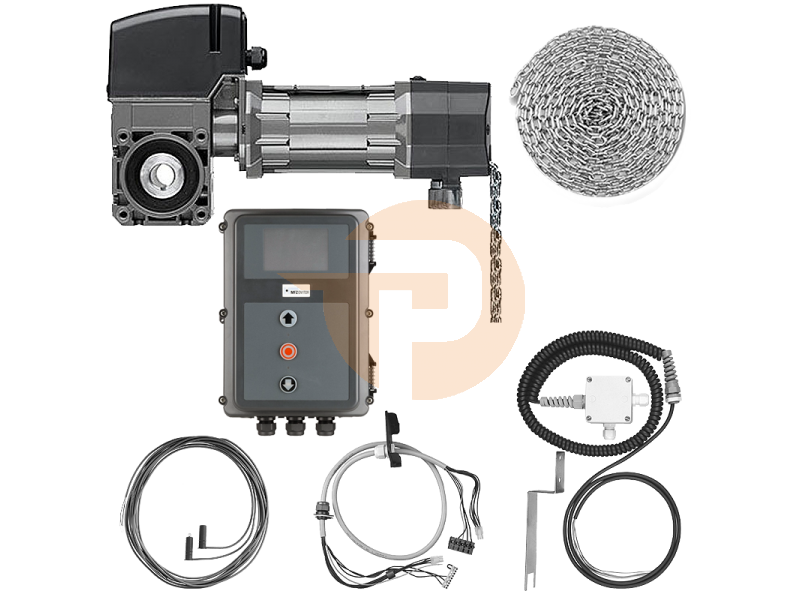

Standaard meegeleverd in deze set

Motor STA 1-10-24 KE
Besturing CS320 400V/3Ph
Geïntegreerde bediening in de deksel van de besturingskast
Geïntegreerd LCD-display
7 meter kabel (tussen motor en besturing)
CEE-stekker
Optische sensor (onderloop beveiliging)
Spiraalkabel + aansluitdoos (bevestiging op het deurblad)

Technische gegevens motor

Aandrijfkoppel
100 Nm
Statisch houdmoment
600 Nm
Motorvermogen
0,37 kW
Toerental
24 min -1
Werkspanning
400V / 3Ph
Net frequentie
50 Hz
Stuurspanning
24 V
Nominale stroom motor
3,5 KW / 2,0 A
Diameter asopname (asgat)
25,4 mm
Veiligheidsklasse
IP 54
Geluidsbelasting (Cont.)
<70 dB(A)
Gewicht
15 Kg.
Maximaal omwentelingen aandrijfas
20
Noodontgrendeling
Ketting (10 meter)

Technische gegevens besturing

Type besturing
CS320 400V / 3Ph
Aansluitspanning besturing
400V / 3Ph Vac
Opgenomen vermogen (maximaal)
2200W bij 400V / 3Ph
Motorrelais of frequentieregelaar?
Motorrelais
Bedienpaneel op de besturing?
Ja
Beschermingsgraad
IP 65
Aansluiting verkeerslicht?
Ja, via programmeerbare uitgangen
Aansluiting fotocel?
Ja
Aansluiting loopdeur-sensor?
Ja
Aansluiting puls (Open/Stop/Neer)?
Ja
Mechanische eindschakelaars of elektronische encoder?
Elektronische Encoder (AWG)
Geïntegreerde radio ontvanger?
Optioneel: CS-funk (Multi-Bit) of Digital 991 (Bi-Linked)
Aantal programmeerbare radiozenders
Multi-bit: onbeperkt of Bi-Linked: 100
Frequentie radio-ontvanger
Te bestellen als 433 of 868 MHz
Codering radio-ontvanger
Multi-bit of Bi-Linked
Rollende code?
Multi-Bit: Nee of Bi-Linked: Ja
Bidirectionele communicatie?
Nee

Product eigenschappen

Fabrieksgarantie
12 maanden
Gebruiksintensiteit
60% = 6 minuten per 10 minuten, of 20 open- & sluitbewegingen per uur.
Temperatuurbereik
-20ºC .. 50ºC

Extra mogelijkheden

Eenvoudig programmeren via LCD-scherm
Foutmelding eenvoudig afleesbaar van scherm

Algemeen

Prestatieniveau 0,37 kW
Bouwvorm n.v.t.
Voedingspanning 3x400 Vac + N + PE ( 3 fase + NUL + AARDE)
Net frequentie 50 Hz
Stuur-spanning 24 V
Maximale belastbaarheid (per motor) 0,37 kW
IP-classificatie IP 65 Stofdicht / Spatwaterdicht
Behuizing Standaard
Afzekering voedingsspannning 10A
Stekker aan voedingskabel CEE male 5 polig 6H 16A IP44 stekker 380-415VAC
Bedienpaneel op besturingskast? Ja
Display in besturingskast? Ja
Bedrijfstemperatuur -20 ... +50 °C
Motor koppel 100 Nm
Motor toerental 24 min¯¹
Statisch houdkoppel 600 Nm
Motorvermogen 0,37 kW
Motorspanning 3x 400 Vac (3 fase)
Max. bewegingen/uur 20
Max. aantal rotaties uitgaande as 20
As-opname As 25,4 mm met spiebaan
Noodbediening Ketting
Geluidsdruk < 70 dB(A)
Frequentieomvormer of Motorrelais? Motorrelais
Bekabeling tussen motor en besturing inbegrepen? Ja
Loopdeurbeveiliging inclusief? Nee
Gewicht 23,0 Kg
Merk MFZ
